支柱緊結部強度
認 定 値 支柱　A・C・D
1,000ｋｇ以上 2,000ｋｇ以上
部　材　紹　介

支　　　柱

　Ａ 　48.6φ×3,800　14.3kg

　Ｃ 　48.6φ×1,900　7.2ｋｇ　

　Ｄ 　48.6φ×950　　4.0kg　　

　Ｅ 　48.6φ×472　　2.2kg

　DG　48.6φ×1,095　4.5kg

　EG　48.6φ×620　 　2.9kg

　Ｇ　48.6φ×130　　0.7kg
屋 根 足 場 用 支 柱

　A-Y　48.6φ×3,800　11.8kg

　C-Y　48.6φ×1,900　6.0kg
下 屋 用 支 柱
屋 根 受 金 具


　C-47　48.6φ×1,230　4.8kg　

　CCY　1.0ｋｇ
■ビケ足場支柱の性能　　
１）断面性能
外径Ｄ(mm） 肉厚ｔ(mm） 断面積A(ｃｍ２) 断面二次モーメント（ｃｍ4） 断面係数ｚ（ｃｍ3） 最小断面二次半径ｉ（ｃｍ）
４８．６ ２．４ ３．４８ ９．３１ ３．８３ １．６４
２）許容応力（材質：STK500）
引っ張りｆｔ(ｋｇ/ｃ㎡） 圧縮ｆｃ(ｋｇ/ｃ㎡） 曲げｆｂ(ｋｇ/ｃ㎡） せん断ｆｓ(ｋｇ/ｃ㎡）
2400 2400 2400 1600


踏　　　板

F-2418　　 240×1,800　8.7kg
F-4018　400×1,800　12.4kg

F-2412　　 240×1,200　5.7kg

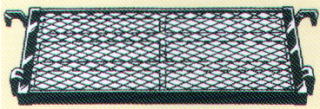

F-4012　400×1,200　　8.3kg

F-2409　　 240×900　　4.7kg
F-4009　400× 900　　　6.9kg

F-2406K　 240×600　3.2kg

F-20045　 200×450　　2kg		 　踏板荷重強度
認定値 Ｆ-２４１８ Ｆ-４０１８
（巾×1.1）
ｋｇ以上		 422kg 567kg
屋 根 足 場 用 踏 板

Ｆ‐2018Y　200×1,800　8.7kg
手　　　　摺


T‐18　42.7φ×1,800　4.2ｋｇ		 　　　　　　　
　　　　T‐06　42.7φ×600　　1.6ｋｇ

T‐12　42.7φ×1200　2.7ｋｇ　		 　　　　
　　　　T‐015　42.7φ×150　0.5ｋｇ

T‐09　42.7φ×900　　2.1ｋｇ
手摺緊結部強度
認定値 Ｔ－１８
５００ｋｇ以上 １,０００ｋｇ以上

ブ　 ラ　 ケ　 ッ　 ト

ＴＢ-６０Ｗ　42.7φ×600　　2.9ｋｇ
ＴＢ-３５　42.7φ×350　　1.8ｋｇ
ハネ出シブラケット
ジャッキベース

ＨＴＢ-６０　42.7φ×600　　3.3ｋｇ

ＰＪＢ-６　
41.7φ×600
　　2.3ｋｇ
　　ＰＪＪ-６
41.7φ×600　
　　2.6ｋｇ

ＨＴＢ-３５　
42.7φ×350　　2.2ｋｇ
ＨＴＢ-１５　
42.7φ×150　　1.0ｋｇ
ブランケット荷重強度
設定値 TB-60W
750kg以上 1,226kg以上
ジャッキベース強度
設定値 ＰＪＢ－６
4,500kg以上 10,410ｋｇ
は　り　枠




ＨＷ－２　3,600×15.5kg
ビケ
パレット

1.8ｋｇ
圧縮材

ＡＳ－Ｂ
48.6φ×215
1.0kg
圧縮ジャッキ

ＡＳＪ－６
41.7φ×600
2.3kg
筋　か　い

ＳＴ－２６　27.2φ×2,600　3.5ｋｇ

ＳＴ－１５　27.2φ×1,500　2.3ｋｇ
ＳＴ－１３　27.2φ×1,300　2.1ｋｇ
火　打　ち

ＨＩ－２７　27.2φ×2,700　４ｋｇ
ダ ン ダ ン (組立式）

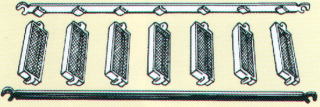

Ｋ－２６　600(450）×2,615　7.0ｋｇ
鋼 製 敷 盤


Ｓ－１２　
240×240　0.8kg
屋 根 用 敷 盤


Ｓ－５５　200×550　0.9kg

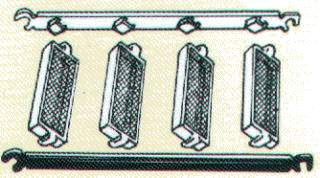

Ｋ－１３　600(450）×1,310　3.8ｋｇ

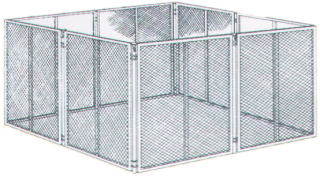

ク リ ー ン ボ ッ ク ス




1枚　900×900　 5.6ｋｇ 　
クイ　21φ×1.100　1.1ｋｇ
階　段　(一体式）



Ｋ－１９NW
　420×2,615　24.4kg
組　立　の　ポ　イ　ン　ト

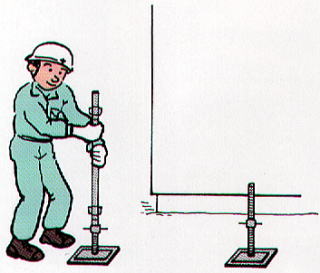

●　ジャッキベースを置き、支柱を差し込む。
(組立はコーナーから）
　
　　

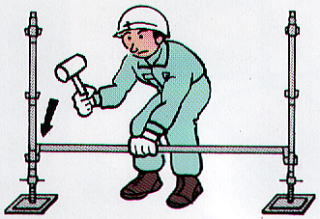

●　支柱と支柱の間に手摺をはめ込み、手ハンマーでクサビを頭部に叩き込む。
　　　　

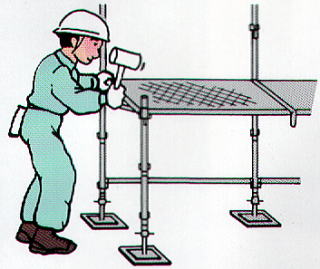

●　建物に応じ、芯付足場、ブラケット一側、本足場にするかを、決めて踏板をはめ込み、手摺を取り付ける。

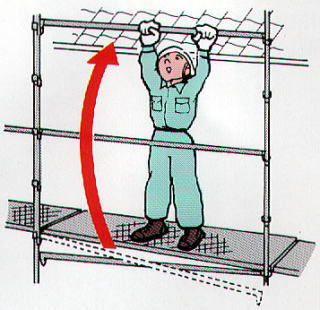

●　軒上手摺の取り付け

ビケ足場・ブラケット一側足場の組立使用基準

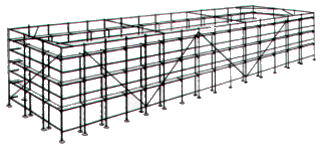

◆ 中層建築用足場の組立基準　(１５ｍ）


　
◆　戸建・アパートの先行足場の
組立基準（６ｍ）


  1. 積載荷重１スパン２００ｋｇ。
  2. 作業床の高さ６ｍまで。１０ｃｍ程度
  3. 壁つなぎを使用出来ない場合。
  4. 根がらみの高さは６０cm±１０ｃｍ程度。
  5. 敷盤（２４ｃｍ×２４ｃｍ）を使用する。
  6. 筋かいは、ＳＴ-２６を使用する。
  7. 支柱はいもつなぎとする。又足場は一部本足場にて組立てる。
  8. 屋根つなぎ、火打梁、圧縮材を使用し、足場の倒壊防止をする。
  9. 原則としてシートを張らないこと。シートを張る場合には、壁つなぎ又は控えを取り付ける等により足場の倒壊のない様十分に補強すること。
    社団法人　仮設工業会依頼試験
    　　　　　　　平成４年３月１８日

  1. 積載荷重１スパン1５０ｋｇ
  2. 足場の高さ1５ｍ迄
  3. 壁つなぎ２層２スパンごとに設ける。
  4. 根がらみの高さ３０ｃｍ以下、但し整地（±２cm）をされている場合。
  5. 筋かいはＳＴ-２６を使用する。
  6. 支柱はいもつなぎとする。
　◆　足 場 の 強 度
座屈荷重 単管 ビケ足場
1,350kg 2,700ｋｇ
社団法人　仮設工業会依頼試験
　　　　　平成４年１月２２日　２３日
労働省産業安全研究所清瀬試験場

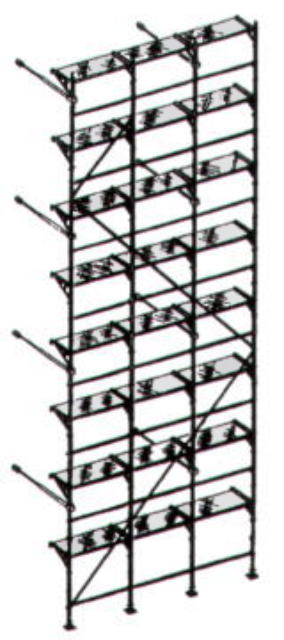

◆　高さ９ｍ(３階）までの
足場組立基準
  1. 壁つなぎの２層３スパンごとに設ける
  2. 根がらみの高さは６０ｃｍ±１０ｃｍ程度。
  3. 敷盤（24cm×24cm）を使用する。
  4. 作業床の高さ9m迄。


使 用 上 の お 願 い
●　ビケ部材の施工上の注意事項については「ビケ足場施工マニュアル」を参照してください。
●　足場を使用する前には、部材の点検を行なって下さい。(経年管理）
●　足場設置期間中は、必ず安全点検を行なって下さい。(安全管理）
●　足場作業主任者の職務に従ってください。
